تفاصيل المنتج:
شروط الدفع والشحن:
|
| أتمتة: | تلقائي | مواد: | الأنابيب المعدنية |
|---|---|---|---|
| يكتب: | أدوات الانحناء باستخدام الحاسب الآلي | قوة: | تحكم كهربائي |
| سرعة الانحناء: | 90 درجة / ثانية | دقة الانحناء: | 0.05 |
| تسليط الضوء: | آلة ثني الأنبوب باستخدام الحاسب الآلي,آلة ثني الأنابيب الآلية |
||

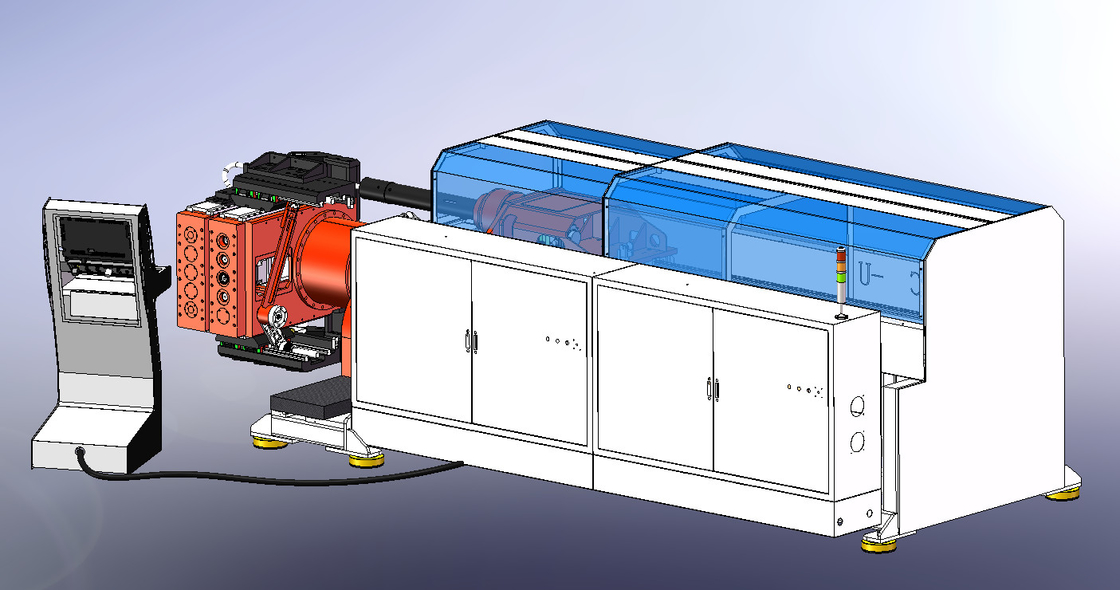

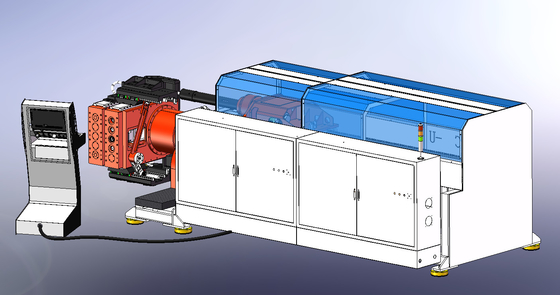

CNC85XE بندر الأنبوب المحوري الأيسر والأيمن
المواد المكيفة: أنابيب فولاذية ، فولاذ مقاوم للصدأ ، أنابيب نحاسية ، أنابيب ألومنيوم ، إلخ.
صناعة التطبيق الموصى بها:
تجهيزات السيارات (أنبوب الزيت للفرامل ، كاتم الصوت ، المقاعد) ، دراجة نارية ، معدات صحية ، تكييف هواء ، دراجة ، أثاث فولاذي ، أدوات صحية وما إلى ذلك.
| نموذج | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| أنبوب دائري / أنبوب حديد (S = 40kgf / mm2) | φ20x2.0 طن | φ25x1.5 طن | φ30x2.0 طن | φ48x2.0 طن | φ65x2.0 طن | φ80.2x2.0 طن |
| أنبوب دائري / أنبوب معدني غير حديد (S = 25kgf / mm2) | φ20x2.0 طن | φ25x2.0 طن | φ30x3.5 طن | φ48x3.5 طن | φ65x3.5 طن | φ80.2x3.5 طن |
| أنبوب دائري / فولاذ مقاوم للصدأ (S = 60 كجم / مم 2) | φ18x2.0t | φ18x2.0t | φ28.6x1.3 طن | φ42x1.5 طن | φ60x1.5 طن | φ80.2x1.5 طن |
| أنبوب مربع / أنبوب معدني (S = 40kgf / mm2) | 18x18x2.0 طن | 20 × 20 × 2.0 طن | 25.4 × 25.4 × 1.5 طن | 35 × 35 × 2.0 طن | 50 × 50 × 2.0 طن | 60 × 60 × 2.0 طن |
| شريط دائري (S = 40 كجم / مم 2) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| سرعة الانحناء | 220 درجة / ثانية | 220 درجة / ثانية | 172 درجة / ثانية | 90 درجة / ثانية | 90 درجة / ثانية | 90 درجة / ثانية |
| دقة الانحناء | ± 0.05 درجة | ± 0.05 درجة | ± 0.01 درجة | ± 0.01 درجة | ± 0.01 درجة | ± 0.01 درجة |
| سرعة تغذية المواد | 1200 مم / ثانية | 1200 مم / ثانية | 1000 مم / ثانية | 800 مم / ثانية | 700 مم / ثانية | 700 مم / ثانية |
| دقة تغذية المواد | ± 0.05 مم | ± 0.05 مم | ± 0.02 مم | ± 0.02 مم | ± 0.02 مم | ± 0.02 مم |
| سرعة دوران الأنبوب | 300 درجة / ثانية | 300 درجة / ثانية | 300 درجة / ثانية | 240 درجة / ثانية | 200 درجة / ثانية | 200 درجة / ثانية |
| دقة دوران الأنبوب | ± 0.05 درجة | ± 0.05 درجة | ± 0.02 درجة | ± 0.02 درجة | ± 0.02 درجة | ± 0.02 درجة |
| سرعة دوران رأس الآلة | 180 درجة / ثانية | 180 درجة / ثانية | 120 درجة / ثانية | 100 درجة / ثانية | 80 درجة / ثانية | 80 درجة / ثانية |
| دقة دوران رأس الآلة | ± 0.05 درجة | ± 0.05 درجة | ± 0.01 درجة | ± 0.01 درجة | ± 0.01 درجة | ± 0.01 درجة |
| سرعة رأس الماكينة لأعلى ولأسفل | 300 مم / ثانية | 300 مم / ثانية | 220 مم / ثانية | 160 ملم / ثانية | 120 ملم / ثانية | 120 ملم / ثانية |
| دقة رأس الماكينة لأعلى ولأسفل | ± 0.05 مم | ± 0.05 مم | ± 0.03 مم | ± 0.03 مم | ± 0.03 مم | ± 0.03 مم |
| سرعة رأس الآلة اليمنى واليسرى | 240 مم / ثانية | 240 مم / ثانية | 200 ملم / ثانية | 160 ملم / ثانية | 160 ملم / ثانية | 160 ملم / ثانية |
| آلة رئيس اليسار واليمين Precison | ± 0.05 مم | ± 0.05 مم | ± 0.03 مم | ± 0.03 مم | ± 0.03 مم | ± 0.03 مم |
| - آلة غير قياسية ، يمكن تخصيصها | ||||||
مزايا:
1. تكلفة منخفضة لتدريب المشغل ، كفاءة إنتاج عالية وتوحيد المنتج.
2. مدفوعة بمحركات مؤازرة كهربائية ، مقارنة بالمحرك الهيدروليكي ، لديها ثبات أعلى وعمر أطول. لا داعي للقلق بشأن تسرب الزيت أو درجة حرارة العمل.
3. ثني الأنبوب بدون فجوة ، مع دقة عالية وكفاءة معالجة طويلة ، سهل للتشغيل. لديه توافق جيد.
4. صغير الحجم ، مستوى ضوضاء منخفض
5. تكلفة تشغيل منخفضة ، مع أداء أفضل من حيث التكلفة لمعالجة الأنبوب.
6. تستخدم على نطاق واسع في معالجة الأنابيب ذات القطر الصغير ، على سبيل المثال أنابيب مكيف الهواء وأنبوب الزيت للسيارات
النماذج القياسية: 1 ~ 5 مكدسات ، 4 ~ 6 محركات مؤازرة
محرك متقدم: 11 محرك سيرفو كهربائي بالكامل
التطبيقات:
السيارات ، والدراجات النارية ، والطائرات ، والدراجة ، ودراجة الأطفال ، ومعدات اللياقة البدنية ، والأثاث ، والمعدات الخارجية ، ومكيف الهواء ، وآلات الطعام ، وأنبوب nulcear مثل المفاعل ، والمبخر ، والمبادل الحراري
سمات
1. يستخدم نظام التحكم الكهربائي أجهزة تحكم يابانية شهيرة ، مثل محركات المؤازرة ، ومحركات المؤازرة ، ووحدات تحديد المواقع ووحدات المعالجة المركزية المصنعة من قبل شركة Mitsubishi Corporation ، وهي عالية الأداء والاستقرار الجيد.
2. يمكن لوحدة المعالجة المركزية فائقة الحجم Mitsubishi استيعاب 400 مجموعة من الملفات للتجميع ، إذا لزم الأمر ، يتم شراء برنامج النقل الإضافي وتثبيته في الكمبيوتر ، ويتم تخزين المستندات والملفات في القرص الصلب ، بحيث يكون عدد عمليات التحويل البرمجي تم توسيع المجموعات بشكل غير محدود.
3. نوع الكمبيوتر للاستخدام الصناعي: يتم تثبيت نظام التشغيل WINDOWS داخليًا ، ويتم استخدامه جنبًا إلى جنب مع نظام Mitsubishi servo ، إلى جانب محرك Mitsubishi servo ، كما يتم توفير إدارة الملفات الملائمة التي يمتلكها نظام التشغيل WINDOWS ؛ ويمكن أيضًا توفير الملفات تم تقطيعه في القرص الصلب أو القرص الناعم ، بحيث يتم توسيع رقم المجموعة المترجمة بشكل غير محدود.
4. كل منحنى لأنبوب واحد يمكن برمجته بخمسة تسلسلات عمل وسرعات عشر مراحل ، بحيث يتم تحسين كفاءة المعالجة ، وتقليل نقطة التداخل.
5. تم تبديل اللغة الصينية / الإنجليزية للعرض على شاشة اللمس ، ويمكن للعملاء أيضًا شراء الآلة المثبتة بلغات أخرى
6. يشتمل وضع التغذية على وضع التغذية المحكم أو وضع التغذية المباشر الذي يتم تحديده حسب الحاجة.
7. يتم تحديد وظيفة المحاكاة ثلاثية الأبعاد التلقائية لكشف موضع التداخل على النحو المطلوب.
8. بعد تجميع البيانات ، يتم حماية البيانات بواسطة مفتاح ، بحيث يتم منع البيانات من أي تعديل.
9. نظام التحكم الكهربائي مُجهز بمبادل حراري لتبديد الحرارة الأوتوماتيكي ؛ إذا لزم الأمر ، يمكن شراء ثلاجة من نوع التحكم العددي بشكل إضافي ، بحيث يتم ضمان العمر الافتراضي لنظام التحكم الكهربائي.
10. يتم تثبيت نظام شحن الزيت الأوتوماتيكي لتقليل الاحتكاك لأنبوب الانحناء. يطيل من عمر قضيب القلب ويحسن جودة الأنبوب المنحني.
