تفاصيل المنتج:
شروط الدفع والشحن:
|
| رقم الوحدة: | CNC45XE | أتمتة: | تلقائي |
|---|---|---|---|
| أنبوب دائري / أنبوب حديد: | 76.2x2.0 طن | سرعة الانحناء: | 90 درجة / ثانية |
| دقة الانحناء: | 0.05 | سرعة تغذية المواد: | 800 مم / ثانية |
| تسليط الضوء: | آلة ثني الأنبوب باستخدام الحاسب الآلي,آلة ثني الأنابيب الآلية |
||

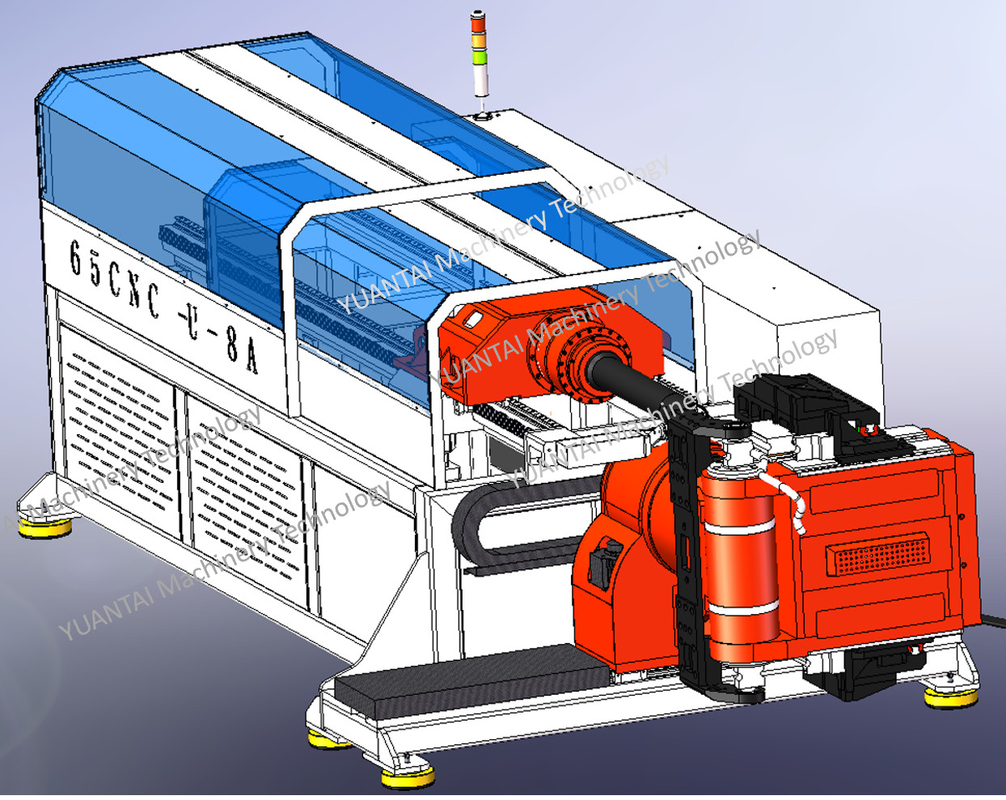

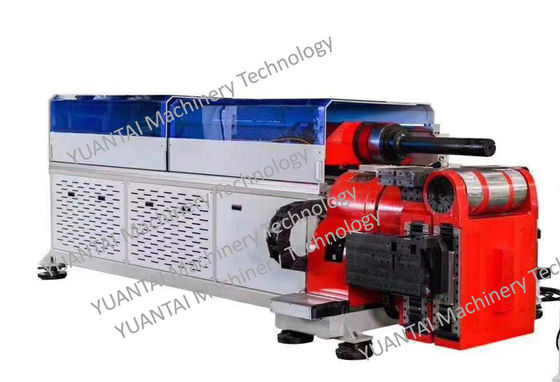

CNC45XE بندر الأنبوب المحوري الأيسر والأيمن
تتميز آلة ثني الأنبوب بوظائف الانحناء اليمنى واليسرى ، لأن آلة ثني الأنبوب الفردية سوف تتداخل مع قطعة العمل ، ويمكن إكمال هذه الآلة في وقت واحد ؛محور CNC8 يتم التحكم فيه بشكل مستقل عن طريق المؤازرة ، ويمكن تعديل جميع الإجراءات بدقة في شاشة اللمس ، والدقة عالية جدًا.يتميز النموذج بوظيفة ضبط مغزل السحب مقدمًا ونظام التزييت الأوتوماتيكي للمغزل.
المواد المكيفة: أنابيب فولاذية ، فولاذ مقاوم للصدأ ، أنابيب نحاسية ، أنابيب ألومنيوم ، إلخ.
صناعة التطبيق الموصى بها:
تجهيزات السيارات (أنبوب الزيت للفرامل ، كاتم الصوت ، المقاعد) ، دراجة نارية ، معدات صحية ، تكييف هواء ، دراجة ، أثاث فولاذي ، أدوات صحية وما إلى ذلك.
| نموذج | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| أنبوب دائري / أنبوب حديد (S = 40kgf / mm2) | φ20x2.0 طن | φ25x1.5 طن | φ30x2.0 طن | φ48x2.0 طن | φ65x2.0 طن | φ80.2x2.0 طن |
| أنبوب دائري / أنبوب معدني غير حديد (S = 25kgf / mm2) | φ20x2.0 طن | φ25x2.0 طن | φ30x3.5 طن | φ48x3.5 طن | φ65x3.5 طن | φ80.2x3.5 طن |
| أنبوب دائري / فولاذ مقاوم للصدأ (S = 60 كجم / مم 2) | φ18x2.0t | φ18x2.0t | φ28.6x1.3 طن | φ42x1.5 طن | φ60x1.5 طن | φ80.2x1.5 طن |
| أنبوب مربع / أنبوب معدني (S = 40kgf / mm2) | 18x18x2.0 طن | 20 × 20 × 2.0 طن | 25.4 × 25.4 × 1.5 طن | 35 × 35 × 2.0 طن | 50 × 50 × 2.0 طن | 60 × 60 × 2.0 طن |
| شريط دائري (S = 40 كجم / مم 2) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| سرعة الانحناء | 220 درجة / ثانية | 220 درجة / ثانية | 172 درجة / ثانية | 90 درجة / ثانية | 90 درجة / ثانية | 90 درجة / ثانية |
| دقة الانحناء | ± 0.05 درجة | ± 0.05 درجة | ± 0.01 درجة | ± 0.01 درجة | ± 0.01 درجة | ± 0.01 درجة |
| سرعة تغذية المواد | 1200 مم / ثانية | 1200 مم / ثانية | 1000 مم / ثانية | 800 مم / ثانية | 700 مم / ثانية | 700 مم / ثانية |
| دقة تغذية المواد | ± 0.05 مم | ± 0.05 مم | ± 0.02 مم | ± 0.02 مم | ± 0.02 مم | ± 0.02 مم |
| سرعة دوران الأنبوب | 300 درجة / ثانية | 300 درجة / ثانية | 300 درجة / ثانية | 240 درجة / ثانية | 200 درجة / ثانية | 200 درجة / ثانية |
| دقة دوران الأنبوب | ± 0.05 درجة | ± 0.05 درجة | ± 0.02 درجة | ± 0.02 درجة | ± 0.02 درجة | ± 0.02 درجة |
| سرعة دوران رأس الآلة | 180 درجة / ثانية | 180 درجة / ثانية | 120 درجة / ثانية | 100 درجة / ثانية | 80 درجة / ثانية | 80 درجة / ثانية |
| دقة دوران رأس الآلة | ± 0.05 درجة | ± 0.05 درجة | ± 0.01 درجة | ± 0.01 درجة | ± 0.01 درجة | ± 0.01 درجة |
| سرعة رأس الماكينة لأعلى ولأسفل | 300 مم / ثانية | 300 مم / ثانية | 220 مم / ثانية | 160 ملم / ثانية | 120 ملم / ثانية | 120 ملم / ثانية |
| دقة رأس الماكينة لأعلى ولأسفل | ± 0.05 مم | ± 0.05 مم | ± 0.03 مم | ± 0.03 مم | ± 0.03 مم | ± 0.03 مم |
| سرعة رأس الآلة اليمنى واليسرى | 240 مم / ثانية | 240 مم / ثانية | 200 ملم / ثانية | 160 ملم / ثانية | 160 ملم / ثانية | 160 ملم / ثانية |
| آلة رئيس اليسار واليمين Precison | ± 0.05 مم | ± 0.05 مم | ± 0.03 مم | ± 0.03 مم | ± 0.03 مم | ± 0.03 مم |
| - آلة غير قياسية ، يمكن تخصيصها | ||||||
سمات
1. نوع الكمبيوتر للاستخدام الصناعي: يتم تثبيت نظام التشغيل WINDOWS داخليًا ، ويتم استخدامه جنبًا إلى جنب مع نظام Mitsubishi servo ، إلى جانب محرك Mitsubishi servo ، كما يتم توفير إدارة الملفات الملائمة التي يمتلكها نظام التشغيل WINDOWS ؛ ويمكن أيضًا توفير الملفات تم تقطيعه في القرص الصلب أو القرص الناعم ، بحيث يتم توسيع رقم المجموعة المترجمة بشكل غير محدود.
2. يتم تحديد وظيفة المحاكاة الأوتوماتيكية ثلاثية الأبعاد لتشكيل الأنبوب حسب الحاجة.
3. يتم توفير وظيفة الكشف التلقائي عن الخطأ ، ويتم عرض الأخطاء والأعطال على الشاشة ، بحيث يمكن للمشغل استكشاف الأخطاء وإصلاحها بسهولة.
4. يتم تحديد وظيفة المحاكاة ثلاثية الأبعاد الأوتوماتيكية لكشف موضع التداخل على النحو المطلوب.
5. يتم إدخال جميع بيانات المعالجة عن طريق شاشة اللمس
6. بناءً على تغيير المواد ، يتم تعيين كل منحنى بقيمة تعويض وسرعة وفجوة فك.
7. نظام التحكم الكهربائي مُجهز بمبادل حراري لتبديد الحرارة الأوتوماتيكي ؛ إذا لزم الأمر ، يمكن شراء ثلاجة من نوع التحكم العددي بشكل إضافي ، بحيث يتم ضمان العمر الافتراضي لنظام التحكم الكهربائي.
8. يتم تثبيت نظام شحن الزيت الأوتوماتيكي لتقليل الاحتكاك لأنبوب الانحناء. يطيل من عمر قضيب القلب ويحسن جودة الأنبوب المنحني.
9. يمكن توصيل الجهاز بطابعة لطباعة البيانات المعروضة على الشاشة.
10. يمكن تثبيت واجهة الاتصال حسب الحاجة ، والتي يمكن توصيلها بشركتنا. سيقدم مهندسنا خدمة عن بعد للمراقبة في الوقت الحقيقي ، وتحديث البيانات ، وفحص الأعطال وما إلى ذلك.
التطبيقات:
السيارات ، والدراجات النارية ، والطائرات ، والدراجة ، ودراجة الأطفال ، ومعدات اللياقة البدنية ، والأثاث ، والمعدات الخارجية ، ومكيف الهواء ، وآلات الطعام ، وأنبوب nulcear مثل المفاعل ، والمبخر ، والمبادل الحراري
شركتنا:
شركة Yuantai (Zhangjiagang) Machinery Technology Co.، Ltd.هي مؤسسة تقنية رائدة متخصصة في تصنيع وتطوير آلات ثني الأنابيب CNC.العديد من أنواع آلات ثني الأنبوب CNC التي طورتها الشركة هي في المستوى الرائد في الداخل والخارج وحتى في العالم ، وتصل إلى المستوى الرائد المتزامن العالمي.
طورت الشركة بشكل مستقل نظام التحكم في آلة ثني الأنابيب CNC الكهربائية بالكامل في المستوى الرائد في الصناعة ، وحصلت على عشرات براءات الاختراع.تستخدم التقنيات المتقدمة مثل تصميم محاكاة المعلومات الديناميكية ثلاثية الأبعاد وتحليل قوة العناصر المحدودة في التصميم الميكانيكي.
