| رقم الوحدة: | CNC65RES + RBE + TB | أقصى قطر الانحناء: | 500 ملم |
|---|---|---|---|
| أقصى زاوية الانحناء: | 190 درجة | دقة: | ± 0.05 درجة |
| الوزن الإجمالي للآلة: | 4800 كجم | حجم الماكينة LWH (سم): | 5300 × 1500 × 1080 |
| تسليط الضوء: | آلة ثني الأنابيب الأوتوماتيكية,آلة ثني الأنابيب الأوتوماتيكية |
||

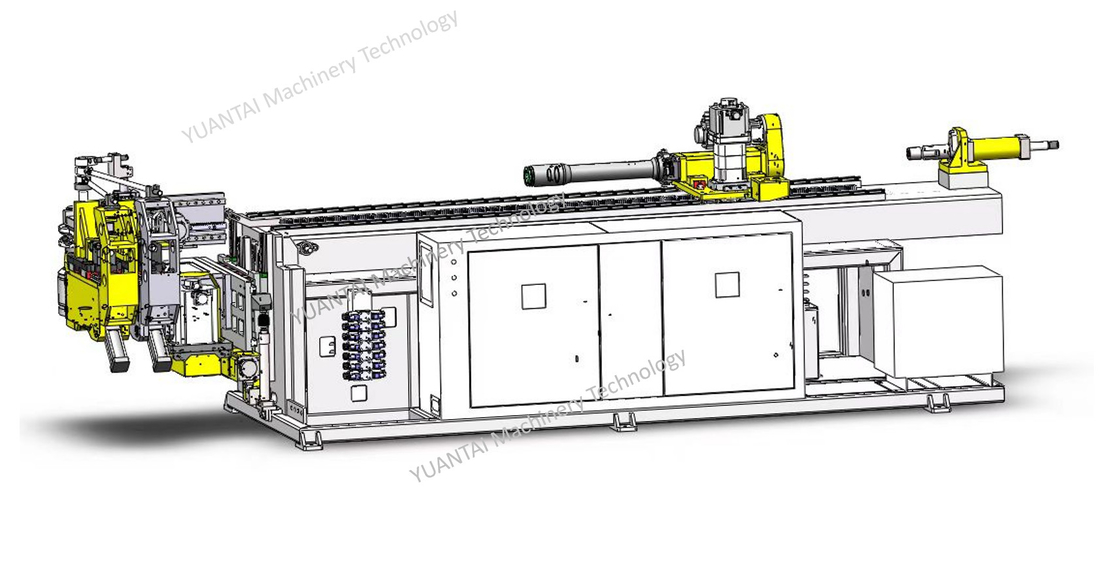

آلة ثني أنبوب الدفع الهجين بالزيت والكهرباء CNC65RES + RBE + TB آلة ثني تمديد ثني الذيل (نموذج براءة اختراع)
المعلمات التقنية- آلة ثني الأنبوب YUANTAI
| خذ على سبيل المثال نصف قطر الانحناء الأقصى لأنبوب الصلب الكربوني 1.5 | ￠ 65 × 2.5 طن | |
| خذ أقصى نصف قطر للثني لأنبوب الفولاذ المقاوم للصدأ هو 1.5 على سبيل المثال | 51 × 2.5 طن | |
| أقصى طول للنواة الثاقبة (أ) | 4600 ملم | |
| أقصى تغذية السكتة الدماغية (ب) | 3600 مم | |
| طريقة التغذية | إطعام مرة واحدة أو إطعامات متعددة | |
| أقصى قطر الانحناء | 500 ملم | |
| أقصى زاوية الانحناء | 190 درجة | |
| كمية الانحناء القابلة للتكوين لكل وصلة مواسير | 100 انحناءات | |
| سرعة العمل | سرعة ثني الأنبوب | Max90deg / ثانية |
| سرعة دوران الأنبوب | Max.120deg / ثانية | |
| سرعة التغذية | ماكس 500 مم / ثانية | |
| دقة | زاوية ثني الأنبوب | ± 0.05 درجة |
| زاوية دوران الأنبوب | ± 0.05 درجة | |
| طول التغذية | ± 0.1 مم | |
| وضع إدخال البيانات | قيمة الإحداثيات (XYZ) أو قيمة العمل (YBC) | |
| قوة المحرك لأنبوب الدورية المؤازرة | 750 واط | |
| قوة المحرك الانحناء المؤازرة | 11 كيلو واط | |
| قوة المحرك لتغذية المؤازرة | 5 كيلو واط | |
|
قوة محرك سيرفو قالب vchanging |
- | |
|
قوة محرك سيرفو تتحرك العفن |
- | |
| قوة المحرك الهيدروليكي | 5 كيلو واط | |
| الوزن الإجمالي للآلة (كلغ) | 4800 كجم | |
|
5300 × 1500 ×1080 | |
قائمة الأجزاء الرئيسية المشتراة
| اسم الجزء | العلامة التجارية / الأصل |
| PLC | ميتسوبيشي) / اليابان |
| 10 ″ شاشة ملونة | Advantech / تايوان |
| محرك سيرفو للتغذية الإلكترونية | ميتسوبيشي / اليابان |
| محرك سيرفو للتغذية الإلكترونية | ميتسوبيشي / اليابان |
| محرك سيرفو للانحناء الإلكتروني | ميتسوبيشي / اليابان |
| محرك سيرفو للانحناء الإلكتروني | ميتسوبيشي / اليابان |
| محرك سيرفو للأنبوب الإلكتروني الدوار | ميتسوبيشي / اليابان |
| محرك سيرفو للانحناء الإلكتروني | ميتسوبيشي / اليابان |
| مفتاح كهربائي ضوئي | أومرون / اليابان |
| مخفض | تيجين / اليابان |
| تحمل | NSK / اليابان |
| أنبوب زيت الضغط العالي | LIANHHUI / الصين |
| عنصر الختم | جيتس / ألمانيا |
| صمام الملف اللولبي المائي | المحيط السابع / تايوان |
| نتوء هيدروليكي | HYTAC / تايوان |
| لوحة الإدخال I / O | صناعة شخصية |
وصف وظيفة CNC65RES + RBE
آلة الانحناء الأوتوماتيكية ثلاثية الأبعاد CNC ، إنها تتوافق مع تصميم الهيكل الميكانيكي عالي الصلابة ومستوى التكنولوجيا الدقيقة لمبدأ الميكانيكا الديناميكية ، تحت كل من القوة الهيكلية ، يوفر التصميم البسيط لليد الثني ورأس آلة الانحناء أقصى مساحة للثني ، مما يجعل نطاق التداخل من الحد الأدنى للماكينة مجهزة بنظام تشغيل إجراء تلقائي ، مما يضمن أن جميع أنواع أعمال ثني الأنابيب الفولاذية المختلفة يمكن أن تلبي بسهولة متطلبات الإنتاج الضخم والدقة العالية
BE هو نموذج متطور تم تطويره خصيصًا لمتطلبات تقنية الانحناء العالية ، وآلية مقعد التغذية الخاصة مع تصميم تغيير التروس الحاصل على براءة اختراع.يمكنه بسهولة إجراء الانحناء في الظروف المحددة التي لا يمكن الوصول إليها بواسطة النماذج العامة ، مثل الحد الأدنى لنصف قطر الانحناء ، والسماكة الرقيقة.
تم اعتماد التحكم المؤازر النسبي للثني والتعزيز ، مما يحسن الدقة والكفاءة ويضمن تناسق المنتج
