تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | ستانلس ستيل | اللون: | الأزرق والأصفر ، |
|---|---|---|---|
| قوة: | CNC | المواد / المعادن المصنعة: | ستانلس ستيل |
| أتمتة: | تلقائي | نوع الآلة: | آلة ثني الأنابيب والأنبوب |
| إبراز: | آلة ثني الأنبوب باستخدام الحاسب الآلي,آلة ثني الأنابيب الآلية |
||

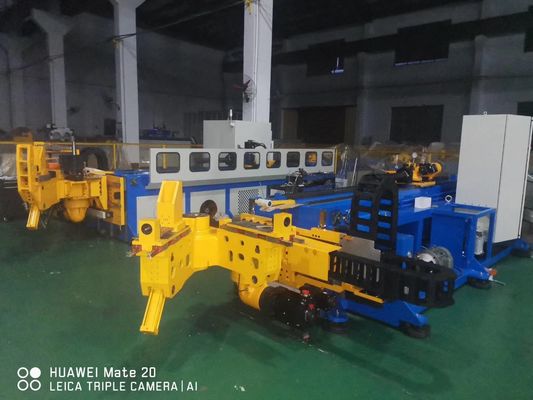

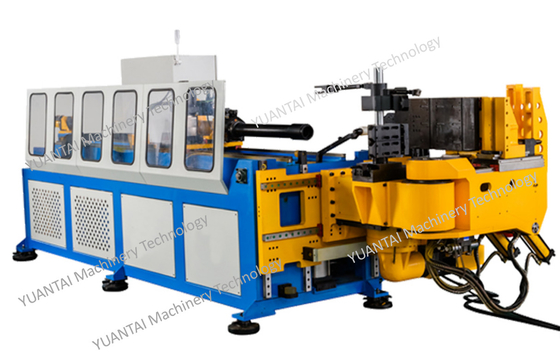

بندر مواسير العادم غير القابل للصدأ ذات التحكم العددي ثلاثي الأبعاد مع العديد من الأكوام ودليل كهربائي
شروط خدمة المعدات
(2) ضغط العمل للهواء المضغوط p = 0.7MPa
(3) الحد الأقصى لاستهلاك الهواء المضغوط للمحرك الرئيسي 2 م 3 / ساعة
(4) درجة حرارة تشغيل الجهاز 0-50 درجة مئوية
(5) الرطوبة النسبية القصوى 80٪
(6) إجمالي الطاقة المركبة للمعدات 44 kw
(7) الأبعاد الكلية للمعدات (L * w * h) 8900 * 2100 * 18500 مم
المواصفات الفنية
تكيف العملية
2.2
المعلمات التقنية الرئيسية للمعدات CNC90REM-6A
الحد الأقصى لنصف قطر الانحناء المطبق لأنابيب الصلب الكربوني 1.5D كمثال | Φ89 × 2.0 طن | |
الحد الأقصى لنصف قطر الانحناء المطبق لأنابيب الصلب الكربوني 1.0d كمثال | Φ63 × 2 طن | |
الحد الأقصى لنصف قطر الانحناء المطبق لأنبوب الفولاذ المقاوم للصدأ 1.5D كمثال | Φ76 × 2 طن | |
أقصى طول مغزل (أ) | 5800 مم | |
* أقصى حد للتغذية (ب) | 4000 ملم | |
وضع التغذية | 直 送 或 夹 送 | |
* أقصى قطر للثني | 650 ملم | |
زاوية الانحناء القصوى | 190 درجة | |
أقصى فرق R | 100 | |
إجمالي ارتفاع الأدوات | 360 ملم | |
| | |
| | |
| | |
| | ± 0.05 درجة |
| ± 0.05 درجة | |
| ± 0.05 مم | |
| | |
| 1 كيلو واط | |
| 15 كيلو واط | |
| 7 كيلو واط | |
| 1 كيلو واط | |
| 5 كيلو واط | |
| 85000 كجم | |
| 8900 × 1900 × 1500 | |
قائمة الشركات المصنعة للمكونات الكهروهيدروليكية والهوائية الرئيسية
رقم. |
وصف |
تخصيص |
ماركة |
من |
ملحوظة |
| 1 | PLC | (ميتسوبيشي) + شاشة كمبيوتر بشرية قاعدة الكمبيوتر |
ميتسوبيشي |
اليابان | |
| 2 |
شاشة ملونة مقاس 15 بوصة |
ادفانتك |
تايوان الصينية | ||
| 3 |
أجهزة السيارات |
ميتسوبيشي |
اليابان | ||
| 4 | سائق مؤازر |
ميتسوبيشي |
اليابان | ||
| 5 |
المخفض |
Nabtesco RV |
اليابان | ||
| 6 |
مفتاح كهروضوئي |
أومرون |
اليابان | ||
| 7 |
مكون كهربائي منخفض الجهد |
شنايدر |
فرنسا | ||
| 8 |
دليل خطي دقيق |
هيوين |
تايوان الصينية |
دقة فئة C. | |
| 9 |
الكرة اللولبية |
هيوين |
تايوان الصينية |
دقة فئة C. | |
| 10 |
المخفض للمحور C. |
Nabtesco rv |
اليابان | ||
| 11 |
لوحة إدخال الإخراج I / O |
صناعة شخصية |
