تفاصيل المنتج:
شروط الدفع والشحن:
|
| ارتفاع الأدوات: | 360 ملم | الرطوبة النسبية القصوى: | 80٪ |
|---|---|---|---|
| هواء مضغوط: | 0.7 ميجا باسكال | الحد الأقصى لقطر الانحناء: | 650ملم |
| النموذج: | سي إن سي 90 آر إي إم-6 إيه | الوزن الإجمالي للآلة (كجم): | 85000كجم |
| تسليط الضوء: | آلة ثني الأنبوب CNC ذات الكفاءة العالية للإنتاج,آلة ثني الأنبوب CNC منخفضة الضوضاء |
||

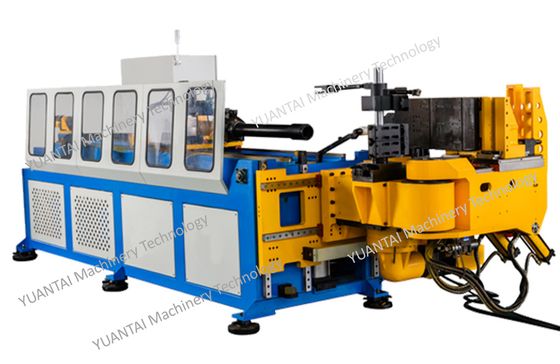

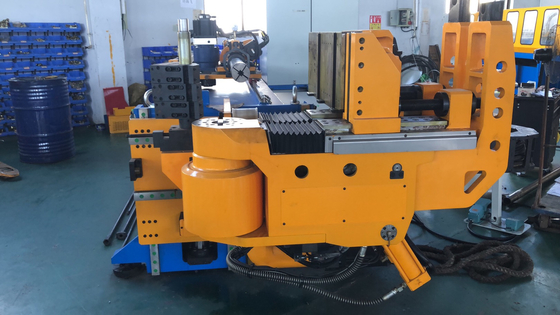

إدارة الحركة الكهربائية CNC Tube Bender CNC90REM-6A كفاءة إنتاج عالية ضوضاء منخفضة
صانع أنابيب CNC90REM-6A
خصائص الجهاز:
1.يحتوي على مفتاح بدء قدم قياسي متحرك ، مع جهاز تحكم مستقل منفصل مع مقبض وقف الطوارئ (محطة) مع مروحة.
2. It has hydraulic circulating oil air cooling system to ensure the working oil temperature is within the standard to ensure the stable operation of the machine (without external cooling tower or pipeline).
3مضخة الزيت والصمام الكهربائي تعتمد العلامة التجارية اليابانية المعيار الدولي.
4. وظيفة حماية الحركة الرئيسية من الإفراط في الحركة ، لمنع تلف المحرك الرئيسي عن طريق ضبط غير مناسب.
ظروف خدمة المعدات
1.380 فولت + 10٪ ، 50 هرتز ± 2٪
2.نظام ثلاثي المراحل خمسة الأسلاك 380V + 10٪، 50Hz ± 2٪ من إمدادات الطاقة من نظام الطاقة
3ضغط العمل للهواء المضغوط p = 0.7MPa
4الحد الأقصى لاستهلاك الهواء المضغوط للمحرك الرئيسي 2m3 / h
5درجة حرارة تشغيل المعدات 0-50 °C
6الحد الأقصى للرطوبة النسبية 80%
7.القدرة الكلية المثبتة للمعدات 44 كيلوواط
8أبعاد المعدات (L * w * h) 8900 * 2100 * 18500 مم
المعلمات التقنية الرئيسية للمعدات CNC90REM-6A
| أقصى نصف قطر ينطبق على انحناء أنابيب الفولاذ الكربوني 1.5D كمثال | Φ89×2.0t | |
| أقصى نصف قطر ينطبق على انحناء أنابيب الفولاذ الكربوني 1.0d كمثال | Φ63×2t | |
| أقصى نصف قطر ينطبق على انحناء أنابيب الفولاذ المقاوم للصدأ 1.5D كمثال | Φ76×2t | |
| الحد الأقصى لطول القضيب (أ) | 5800ملم | |
| * الحد الأقصى لسرعة التغذية (ب) | 4000ملم | |
| وضع التغذية | مباشرة أو قرص | |
| * أقصى قطر ثني | 650ملم | |
| زاوية الانحناء القصوى | 190 درجة | |
| الحد الأقصى للفارق R | 100 | |
| الطول الإجمالي للأدوات | 360ملم | |
سرعة العمل |
سرعة الانحناء |
ماكس.80 درجة / ثانية |
سرعة الدوران |
120 درجة في الثانية |
|
سرعة التغذية |
الحد الأقصى 1000 مم/ثانية |
|
الدقة |
زاوية الانحناء |
±0.05 درجة |
زاوية الدوران |
±0.05 درجة | |
طول التغذية |
±0.05 ملم | |
وضع إدخال البيانات |
قيمة الإحداثيات (XYZ) أو القيمة العملية (y.b.c) |
|
قوة محرك الخدمة من المحور B ((التناوب) |
1 كيلوواط | |
قوة محرك الخدمة من المحور C ((التحريك) |
15 كيلوواط | |
قوة محرك الخدمة من المحور Y ((تغذية) |
7 كيلوواط | |
قوة محرك الخدمة من المحور X ((المتحرك أفقيا) |
1 كيلوواط | |
قوة محرك الخدمة من المحور Z ((المتحرك عمودي) |
5 كيلوواط | |
الوزن الإجمالي للآلة (كيلوغرام) |
85000kg | |
حجم الجهاز L.W.H (ملم) |
8900 × 1900 × 1500 | |
التطبيقات:
السيارات، الدراجات النارية، الطائرات، الدراجات، الدراجات للأطفال، معدات اللياقة البدنية، الأثاث، المعدات الخارجية، مكيف الهواء، آلات الطعام، أنابيب النواة مثل المفاعل، المبخر ومبادل الحرارة
1كيفية اختيار آلة ثني الأنابيب؟
يجب أن تخبرنا بالتفاصيل التالية:
- أقصى قطر خارجي
- نطاق سمك الجدار
- قطر الانحناء (CLR)
- مادة الأنابيب
- الرسومات إن أمكن
2هل تقدمون أي تدريب للتأكد من أن مستخدمنا يمكنه تشغيل الآلة بشكل جيد؟
1) سوف نقدم فيديو مفصل ودليل تعليمات لهذه الآلة ؛
2) نحن أيضا نقدم التدريب في مصنعنا لجميع العملاء، وسوف نرتب كل شيء بالنسبة لك خلال هذه الأيام في مدينتنا،
3كم من الوقت يمكن أن توفر الضمان؟
ضماننا للجهاز هو سنة واحدة، ونحن نستخدم جميع المكونات المستقرة مع حياة عمل طويلة!
ويمكننا أيضاً إرسال فنيّنا للقيام بخدمة ما بعد البيع في مصنع العميل!
4ما نوع الحل الذي يمكنك تقديمه للتأكد من أن آلة ثني الأنابيب الخاصة بك يمكن أن تفعل عملها؟
1) سوف نساعدك على تأكيد نموذج آلة لدينا وفقا لمعلومات الأنابيب التي تقدمها.
2) قبل أن تبدأ الطلب على هذه الآلة ذات القيمة الكبيرة، يمكنك أن تقدم لنا رسم قطعة العمل الخاصة بك.
يمكننا تصميم الأدوات لصنع منتجاتك في ورشة عملنا، بعد أن تكون متأكدا من أن قطعة العمل جيدة، ثم يمكننا تأكيد الطلب أخيرا.
3) يمكنك زيارة لنا للتحقق من كيفية ثني المنتج الخاص بك قبل أن تبدأ الطلب. خلال هذه الفترة، يمكنك أيضا تعلم كيفية استخدام هذه الآلة جيدا!
