تفاصيل المنتج:
شروط الدفع والشحن:
|
| قدرة الانحناء القصوى: | 38.1x1.8 ملم | أنبوب دائري / أنبوب فولاذي مقاوم للصدأ: | 38.1x1.2 ملم |
|---|---|---|---|
| أنبوب مربع / معدن: | 30x1.5 ملم | الانحناء الشعاع: | 25 ~ 150 ملم |
| نطاق الانحناء / أنبوب مربع: | 25 ~ 130 ملم | نطاق زاوية الانحناء: | 190 درجة |
| تسليط الضوء: | آلة ثني الأنبوب CNC ثلاثية الأبعاد,آلة ثني الأنابيب CNC بدرجة 190,آلة ثني الأنبوب CNC 1200mm / sec |
||
CNC38RET + RBE-4A أنبوب بندر ذيل ثني تمديد الداعم مناسب لأنابيب الفولاذ المقاوم للصدأ
CNC38RET + RBE-4A أنبوب بندر
هذه هي آلة ثني الأنابيب CNC الأوتوماتيكية بالكامل ، وتشكل مرة واحدة ، مع محركات مؤازرة متعددة ، والانحناء بشكل أكثر دقة.
مزايا استخدام المعدات
1 ، محطة عمل آلة ثني الأنبوب الأوتوماتيكي ، تشكيل الأنبوب في وقت واحد.
2 ، تقليل العمالة ، توفير تكلفة العمالة.
3 ، اثنتان من آلات التغذية الأوتوماتيكية تقوم كل منهما بتغذية بندر الأنبوب تلقائيًا ، ويقوم الروبوت بتحميل وثني الأنابيب على منصات نقالة في نفس الوقت.
4 ، يتم التحكم في العملية برمتها بواسطة PLC ، مع واجهة تعمل باللمس بين الإنسان والآلة ، تم تحسين الكفاءة بالكامل.
5 ، التعرف التلقائي على اللحامات الأنبوبية لجعل آلة ثني الأنبوب تتجنب التماس اللحام.
6 ، استخدام الروبوت الصناعي لتحميل وتفريغ التراص.
المعلمات التقنية الرئيسية للمعدات
| خصائص الآلة | المعلمة التقنية الرئيسية | ||
| (1) ثني المؤازرة الكهربائية | السعة القصوى | أنبوب دائري / أنبوب حديد (S = 40kgf / mm) | 38.1 × 1.8 طن |
| (2) محرك سيرفو مستورد ومخفض | أنبوب دائري / أنبوب معدني غير حديد (S = 25 كجم / مم) | 38.1 × 1.2 طن | |
| (3) نظام برمجيات البحث والتطوير المستقل | أنبوب دائري / أنبوب فولاذي مقاوم للصدأ (S = 60kgf / mm) | 38.1 × 1.2 طن | |
| (4) يموت 1-5 طبقة اختياري | أنبوب مربع / أنبوب معدني (S = 40kgf / مم) | 30x1.5 طن | |
| (5) 11 نوع محرك كامل المحور اختياري | نصف قطر الانحناء | 25 ~ 150 ملم | |
| نوع الدفع والانحناء ، نصف قطر الانحناء 7 D | محور الانحناء المؤازر | الاحكام | ± 0.05 |
| السرعة القصوى | 166 درجة / ثانية | ||
| محور تغذية المواد المؤازرة | الاحكام | 0.05 مم | |
| السرعة القصوى | 1200 مم / ثانية | ||
| محور تدوير الأنبوب المؤازر | الاحكام | 0.05 | |
| السرعة القصوى | 220 درجة / ثانية |

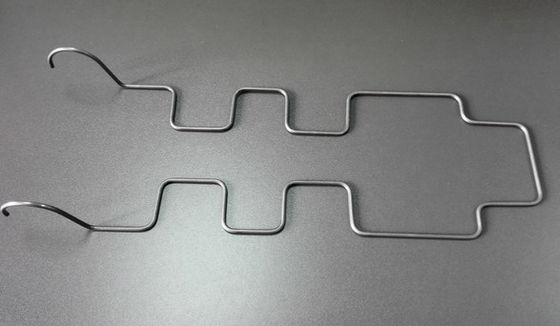

التطبيقات:
السيارات ، والدراجات النارية ، والطائرات ، والدراجات ، ودراجات الأطفال ، ومعدات اللياقة البدنية ، والأثاث ، والمعدات الخارجية ، ومكيف الهواء ، وآلات الطعام ، وأنبوب nulcear مثل المفاعل ، والمبخر ، والمبادل الحراري.
خصائص الآلة:
1. يتم تحديد وظيفة المحاكاة الأوتوماتيكية ثلاثية الأبعاد لتشكيل الأنبوب على النحو المطلوب.
2. يتم توفير وظيفة الكشف التلقائي عن الخطأ ، ويتم عرض الأخطاء والأعطال على الشاشة ، بحيث يمكن للمشغل استكشاف الأخطاء وإصلاحها بسهولة.
3. يتم تحديد وظيفة المحاكاة ثلاثية الأبعاد التلقائية لكشف موضع التداخل على النحو المطلوب.
4. يتم إدخال جميع بيانات المعالجة عن طريق شاشة اللمس.
5. بناءً على تغيير المواد ، يتم تعيين كل منحنى بقيمة تعويض وسرعة وفجوة فك.
6. يشتمل وضع التغذية على وضع التغذية المحكم أو وضع التغذية المباشر الذي يتم تحديده حسب الحاجة.
7. يمكن تحويل إحداثيات XYZ تلقائيًا إلى قيم معالجة YBC.
8. بعد تجميع البيانات ، يتم حماية البيانات بواسطة مفتاح ، بحيث يتم منع البيانات من أي تعديل.
9. يتم ضبط موضع تغذية عربة التغذية ، وضع الأمان ، وضع تداخل وضع العجلة ووضع التداخل في الوضع الموجه ، بحيث يمكن ضبط مولد الموجة النبضية لعجلة اليد بدقة ، ويمكن تذكر الموضع تلقائيًا ، والخطأ الناجم عن الدليل يتم التخلص من القياس والفقد الناتج عن اصطدام عربة التغذية بالماكينة.
10. عمود التغذية سوف يقوم بالكشف الأوتوماتيكي قبل العمل ، بحيث يتم تجنب عمود التغذية من الإرتطام بالآلة.
