تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | أجزاء من الصلب والقولبة | اللون: | أبيض وأصفر |
|---|---|---|---|
| الحالة: | تصميم جديد مع أداء الانحناء المستقر | القوة: | قوة كبيرة للانحناء |
| الضمان: | سنة واحدة | الاسم: | آلة ثني الأنبوب CNC90-6AMS |
| الجهد: | 380V / 50HZ أو حسب الطلب | استخدام: | أنابيب غير قابلة للصدأ ، أنابيب الكربون ، كوبير أو ثني أنابيب أوليمينوم |
| تسليط الضوء: | آلة ثني أنابيب العادم عالية الضغط,آلة ثني أنابيب نفايات النفط,آلة ثني أنابيب العادم ذات الحائط الرقيق,Oil exhaust pipe bending machine,Thin Wall exhaust pipe bending machine |
||

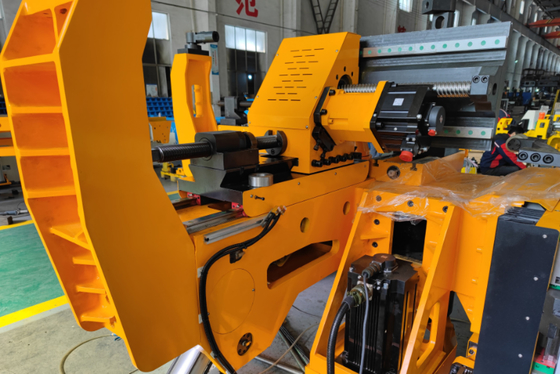

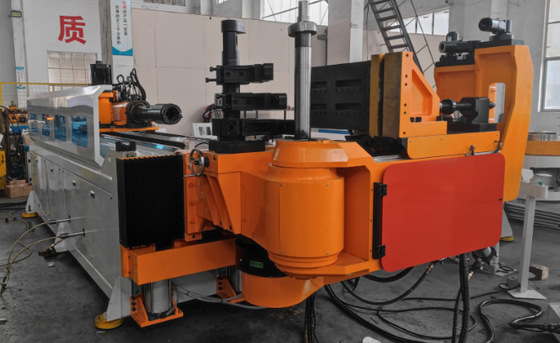

آلة ثني الأنابيب المستنفدة للأنابيب المقاومة للصدأ CNC90-6AMSكفاءة إنتاج عالية ضوضاء منخفضة
CNC90-6AMS ثنائي الأنابيب
خصائص الجهاز:
1.يحتوي على مفتاح بدء قدم قياسي متحرك ، مع جهاز تحكم مستقل منفصل مع مقبض وقف الطوارئ (محطة) مع مروحة.
2. It has hydraulic circulating oil air cooling system to ensure the working oil temperature is within the standard to ensure the stable operation of the machine (without external cooling tower or pipeline).
3مضخة الزيت والصمام الكهربائي تعتمد العلامة التجارية اليابانية المعيار الدولي.
4. وظيفة حماية الحركة الرئيسية من الإفراط في الحركة ، لمنع تلف المحرك الرئيسي عن طريق ضبط غير مناسب.
ظروف خدمة المعدات
1.380 فولت + 10٪ ، 50 هرتز ± 2٪
2.نظام ثلاثي المراحل خمسة الأسلاك 380V + 10٪، 50Hz ± 2٪ من إمدادات الطاقة من نظام الطاقة
3ضغط العمل للهواء المضغوط p = 0.7MPa
4الحد الأقصى لاستهلاك الهواء المضغوط للمحرك الرئيسي 2m3 / h
5درجة حرارة تشغيل المعدات 0-50 °C
6الحد الأقصى للرطوبة النسبية 80%
7.القدرة الكلية المثبتة للمعدات 44 كيلوواط
8أبعاد المعدات (L * w * h) 8900 * 2100 * 18500 مم
المعلمات التقنية الرئيسية للمعدات CNC90REM-6A
| أقصى نصف قطر ينطبق على انحناء أنابيب الفولاذ الكربوني 2D كمثال | Φ89 × 2.5t | |
| أقصى نصف قطر ينطبق على انحناء أنابيب الفولاذ الكربوني 2d كمثال | Φ63×2t | |
| أقصى نصف قطر ثني للأنابيب الفولاذ المقاوم للصدأ 2D كمثال | Φ76×2t | |
| الحد الأقصى لطول القضيب (أ) | 5800ملم | |
| * الحد الأقصى لسرعة التغذية (ب) | 4000ملم | |
| وضع التغذية | مباشرة أو قرص | |
| * أقصى قطر ثني | 650ملم | |
| زاوية الانحناء القصوى | 190 درجة | |
| الحد الأقصى للفارق R | 100 | |
| الطول الإجمالي للأدوات | 360ملم | |
سرعة العمل |
سرعة الانحناء |
ماكس.80 درجة / ثانية |
سرعة الدوران |
120 درجة في الثانية |
|
سرعة التغذية |
ماكس.700ملم/ثانية |
|
الدقة |
زاوية الانحناء |
±0.05 درجة |
زاوية الدوران |
±0.05 درجة | |
طول التغذية |
±0.05 ملم | |
وضع إدخال البيانات |
قيمة الإحداثيات (XYZ) أو القيمة العملية (y.b.c) |
|
| محرك خدمة المحور B ((التناوب) | (ميتسوبيشي) | |
| محرك الخدمة للمحور C ((التحريك) | (ميتسوبيشي) | |
| محرك خدمة من المحور Y ((تغذية) | ||
| محرك الخدمة من المحور X ((المتحرك أفقيا) | (ميتسوبيشي) | |
| محرك الخدمة من المحور Z ((المتحرك عمودي) | (ميتسوبيشي) | |
الوزن الإجمالي للآلة (كيلوغرام) |
8500 كجم | |
حجم الجهاز L.W.H (ملم) |
8900 × 1900 × 1500 | |
التطبيقات:
السيارات، الدراجات النارية، الطائرات، الدراجات، الدراجات للأطفال، معدات اللياقة البدنية، الأثاث، المعدات الخارجية، مكيف الهواء، آلات الطعام، أنابيب النواة مثل المفاعل، المبخر ومبادل الحرارة
أنابيب زيت عالية الضغط للرافعة والسيارات الهندسية وما إلى ذلك
1كيفية اختيار آلة ثني الأنابيب؟
يجب أن تخبرنا بالتفاصيل التالية:
- أقصى قطر للأنابيب
- سمك جدار الأنابيب
- نصف قطر الانحناء المركزي (CLR)
- مادة الأنابيب
- الرسومات إذا أمكن، 2D و 3D
2هل تقدمون أي تدريب للتأكد من أن مستخدمنا يمكنه تشغيل الآلة بشكل جيد؟
1) سوف نقدم فيديو مفصل ودليل تعليمات لهذه الآلة ؛
2) نحن أيضا نقدم التدريب في مصنعنا لجميع العملاء، وسوف نرتب كل شيء بالنسبة لك خلال هذه الأيام في مدينتنا،
3كم من الوقت يمكن أن توفر الضمان؟
ضماننا للجهاز هو سنة واحدة، ونحن نستخدم جميع المكونات المستقرة مع حياة عمل طويلة!
ويمكننا أيضاً إرسال فنيّنا للقيام بخدمة ما بعد البيع في مصنع العميل!
4ما نوع الحل الذي يمكنك تقديمه للتأكد من أن آلة ثني الأنابيب الخاصة بك يمكن أن تفعل عملها؟
1) سوف نساعدك على تأكيد نموذج آلة لدينا وفقا لمعلومات الأنابيب التي تقدمها.
2) قبل أن تبدأ الطلب على هذه الآلة ذات القيمة الكبيرة، يمكنك أن تقدم لنا رسم قطعة العمل الخاصة بك.
يمكننا تصميم الأدوات لصنع منتجاتك في ورشة عملنا، بعد أن تكون متأكدا من أن قطعة العمل جيدة، ثم يمكننا تأكيد الطلب أخيرا.
3) يمكنك زيارة لنا للتحقق من كيفية ثني المنتج الخاص بك قبل أن تبدأ الطلب. خلال هذه الفترة، يمكنك أيضا تعلم كيفية استخدام هذه الآلة جيدا!
